Wielkości charakteryzujące pracę wentylatora
| Q | [m3/h], [m3/s] |
| Δptot = Δpst + Δpd | [Pa] |
| Δpst = Δptot – Δpd | [Pa] |
| Δpd = ρ/2 * c2 | [Pa] |
| ρ | [kg/m3] |
| T | [°C], [K] |
| n | [1/min] |
| Nw | [W], [kW] |
| N | [W], [kW] |
Prawa wentylatorowe
Dane przepływowe prezentowane są na wykresach – charakterystykach wentylatorów. Wykresy wprost odnoszą się do wentylatorów modelowych, które zostały zaprojektowane i przebadane w normatywnym kanale pomiarowym. Firma jako zdecydowany lider wśród producentów wentylatorów posiada ogromną wiedzę z zakresu doboru oraz regulacji wentylatorów. W przypadku skomplikowanych instalacji z różnymi możliwymi regulacjami, klient zostaje poinformowany o wszystkich możliwościach.
1. Regulacja prędkości obrotowej
Silnik wentylatora sterowany za pomocą przemiennika częstotliwości posiada różne prędkości obrotowe.

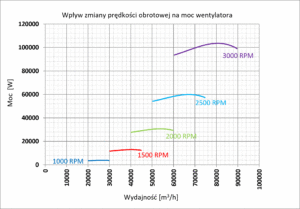

Poniżej przedstawione zostały charakterystyki z widoczną zmianą poszczególnych parametrów wentylatora w zależności od prędkości obrotowej. Na wykresie pokazano zmianę wydajności, ciśnienia, mocy, sprawności oraz mocy akustycznej.
Objętość powietrza zmienia się wprost proporcjonalnie do obrotów wentylatora:
Ciśnienie statyczne zmienia się w kwadracie obrotów wentylatora:
Moc wentylatora zmienia się w trzeciej potędze prędkości obrotowej:
Natomiast moc akustyczna zmienia się w skali logarytmicznej, tj. 50 logarytmach dziesiętnych w stosunku do prędkości obrotowej:
2. Regulacja za pomocą zmiany średnicy
Istnieje również możliwość zwiększenia bądź zmniejszenia średnicy wentylatora w instalacji. Parametry przepływowe oraz moc zmienią się wtedy następująco:
Kolejno moc akustyczna zmienia się według zależności:
3. Zmiana gęstości
W większości przypadków gęstość powietrza wynosi ρ=1.15 [kg/m³](na poziomie morza i przy temperaturze 20°C). Gęstość zależna jest od temperatury, ciśnienia, wilgotności medium oraz wysokości nad poziomem morza. Jako firma inżynierska skrupulatnie podchodzimy do tematu doboru i analizujemy cały cykl pracy. Bierzemy pod uwagę warunki panujące w momencie rozruchu wentylatora, kluczowe momenty pracy, wpływ otoczenia oraz parametry medium. W ten sposób optymalizujemy pracę każdego z naszych wentylatorów.
Moc akustyczna pozostaje niezmienna przy zmianie gęstości:
