Opis produktu
Wirniki wentylatorów osiowych. Jeżeli klient zna wymagane parametry przepływowe, pomożemy dobrać odpowiedni wirnik. Jeżeli parametry są nieznane, wykorzystamy nasze doświadczenie i postaramy się zaproponować najlepszy produkt.
- Zakres średnic wirników: od Ø250 mm do Ø2150 mm.
- Wyposażone w 3, 4, 5, 6, 8, 9, 12, 16 szt. łopatek.
- Temperatury pracy:
- od -20 do +85°C (łopatki z polipropylenu)
- od -20 do +120°C (łopatki z poliamidu)
- od -20 do +240°C (łopatki z aluminium)
- Dla średnic Ø250 mm do Ø1250 mm odpowiednie do pracy z silnikami o mocach: 0,18–30,0 kW
- Dla średnic Ø900 mm do Ø2150 mm odpowiednie do pracy z silnikami o mocach: 1,5–160,0 kW
- Obroty silników: 3000, 1500, 1000, 750, 600, 500 min-1
Wykonania opcjonalne:
- Do urządzeń w wykonaniu przeciwwybuchowym, zgodnie z normą
PN-EN 13463-1:2003 oraz dyrektywą 94/9/WE (ATEX)
Wirniki i łopatki
Wirnik
Wirnik:
- Łopatki wykonane z polipropylenu lub poliamidu zbrojonego włóknem szklanym
- Piasty wykonane z odlewów ciśnieniowych aluminium
- Wysokosprawne łopatki o kształcie standardowym lub specjalnym, sierpowym zapewniającym niższy poziom hałasu
- Niższy pobór energii przy zachowaniu najwyższych parametrów przepływowych
- Wyważane dynamicznie w klasie G-6,3 zgodnie z ISO 1940-1
Wykonania opcjonalne:
- Łopatki wykonane z aluminium
- Elementy złączne (śruby, podkładki, nakrętki) wykonane ze stali nierdzewnej
- Malowane wirników z łopatkami wykonanymi z aluminium w kolorze z palety RAL

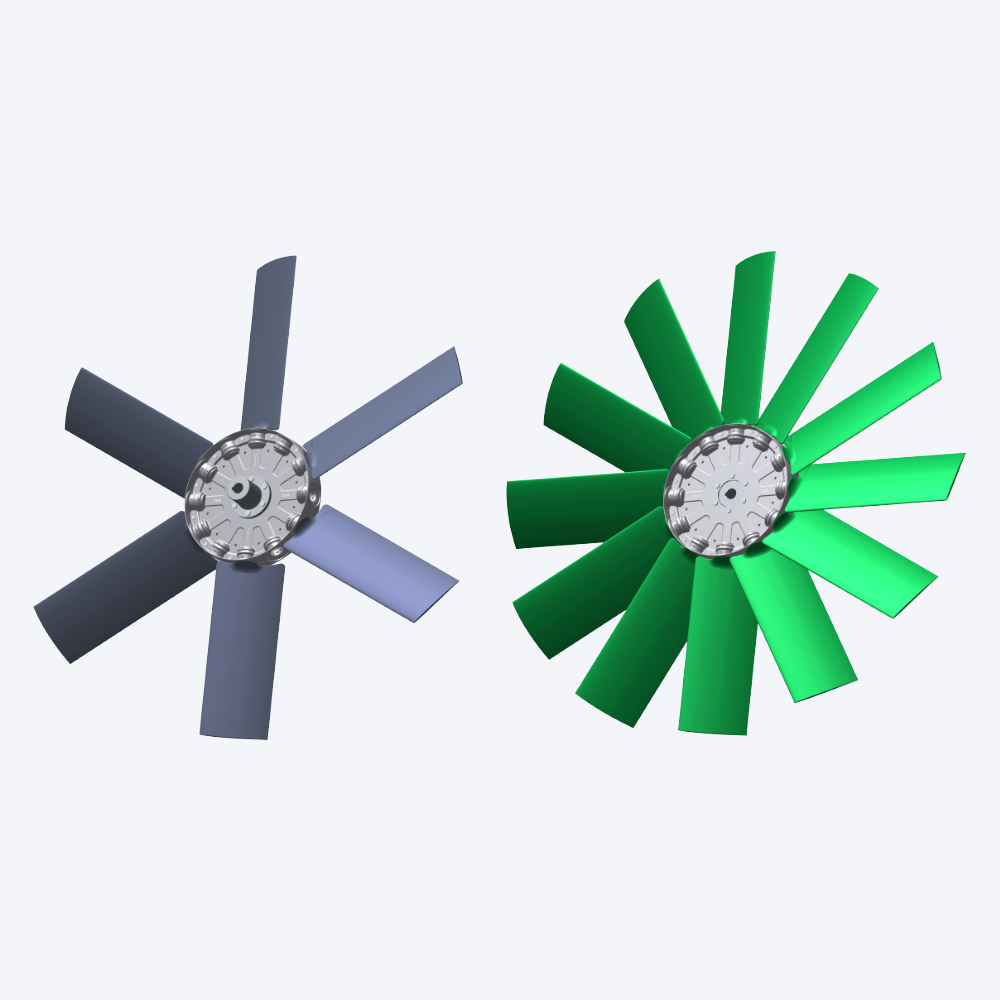

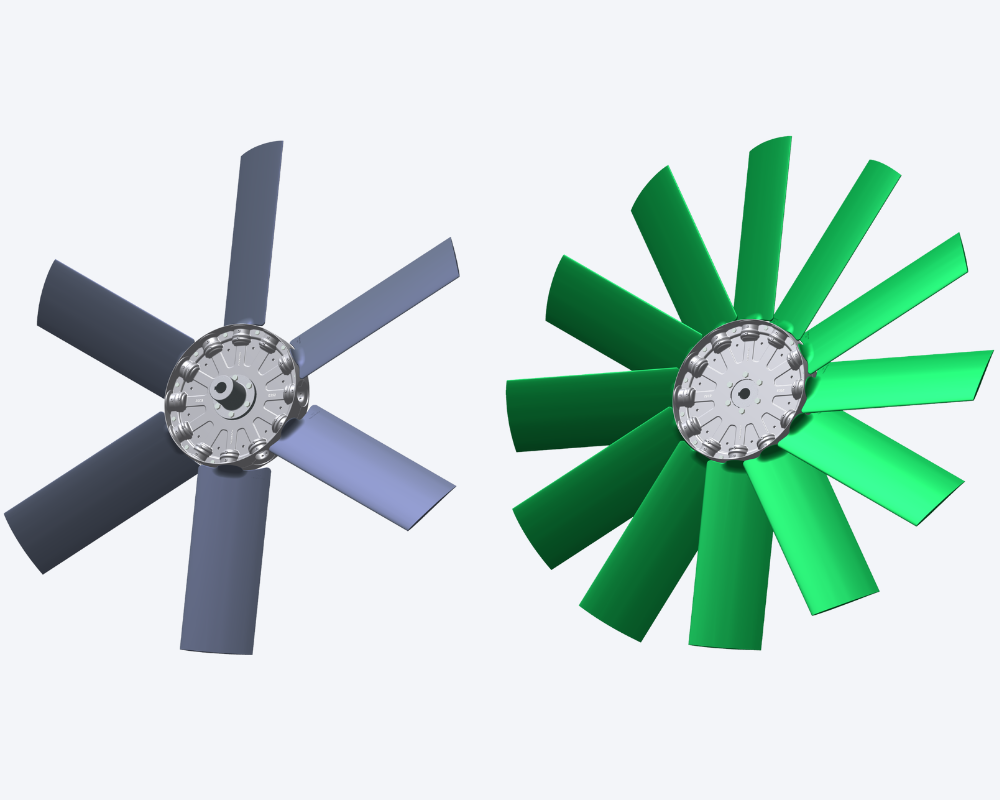

Wirniki z łopatką typu A
Dostępny zakres średnic wirników z łopatką A4: Ø630-1508mm
- Zastosowany profil aerodynamiczny łopatki zapewnia wysoką sprawność energetyczną oraz niski poziom hałasu
- Zaprojektowana z uwzględnieniem obciążeń i naprężeń
- Trwała i niezawodna nawet w wymagających warunkach eksploatacji
Kluczowe cechy wirników z łopatką A4:
- Możliwa liczba łopatek: 3/ 4/ 5/ 6/ 9/ 10/ 12
- Zmienny kąt łopatkowy, regulowany podczas postoju
- Standardowy skok regulacji kąta: 2°
- Zakres kąta łopatkowego: 10-32°
- Maks. prędkość obwodowa końca łopatki: 160 m/s
- Zakres temperaturowy pracy: od -40°C do +120°C
Materiały
Łopatka jest dostępna w następującym wykonaniu:
- PPG – polipropylen wzmocniony włóknem szklanym
Zakres temperatur pracy: od −10°C do +90°C - PAG – poliamid wzmocniony włóknem szklanym
Zakres temperatur pracy: od −40°C do +120°C - PAGEX – poliamid wzmocniony włóknem szklanym o właściwościach umożliwiających zastosowanie w aplikacjach ATEX
Zakres temperatur pracy: od −40°C do +120°C
Najczęstsze zastosowanie:
- Chłodnictwo i wymiana ciepła: wieże chłodnicze, dry-coolery
- Wentylacja i technika wentylatorowa: wentylatory osiowe, systemy suszenia
- Maszyny i pojazdy robocze: poduszkowce, pojazdy budowlane, maszyny i urządzenia górnicze
- Rolnictwo: opryskiwacze, wentylacja i suszenie produktów rolnych, wentylacja obiektów inwentarskich

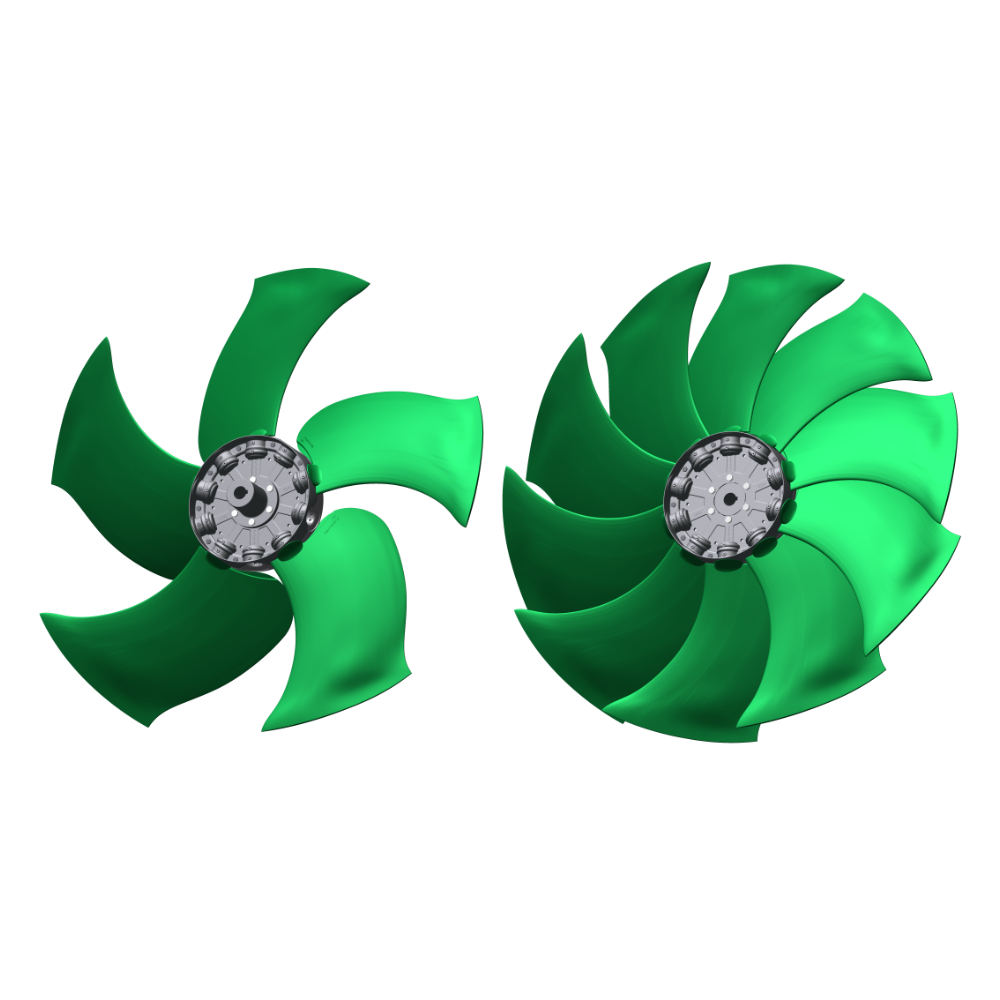

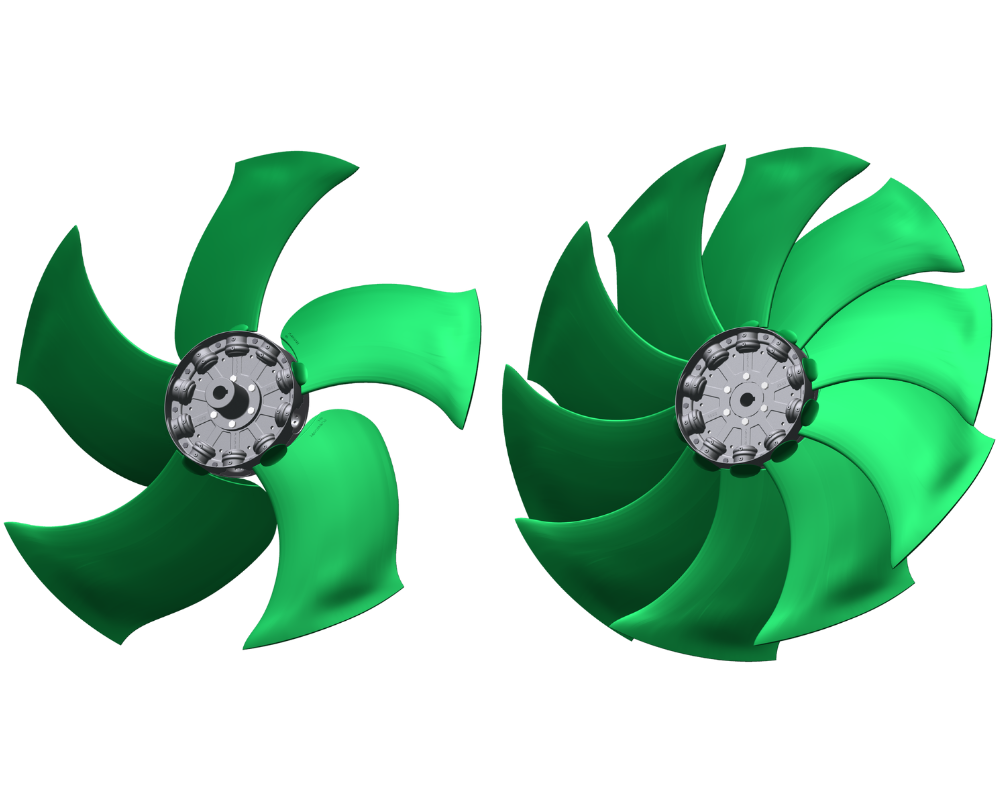

Wirniki z łopatką typu B
Dostępny zakres średnic wirników z łopatką B3: Ø788-1248mm
- Łopatka o kształcie sierpowym, posiada zmienny profil aerodynamiczny
- Zapewnia wyjątkowo cichą pracę oraz bardzo wysoką sprawność
Kluczowe cechy wirników z łopatką B3:
- Możliwa liczba łopatek: 3/ 4/ 5/ 6/ 9/ 10/ 12
- Zmienny kąt łopatkowy, regulowany podczas postoju
- Standardowy skok regulacji kąta: 2°
- Zakres kąta łopatkowego: 16-38°
- Maks. prędkość obwodowa końca łopatki: 65 m/s
- Zakres temperaturowy pracy: od −60°C do +120°C
Materiały
Łopatka jest dostępna w następującym wykonaniu:
- PAG – poliamid wzmocniony włóknem szklanym
Zakres temperatur pracy: od −40°C do +120°C - PAGEX – poliamid wzmocniony włóknem szklanym o właściwościach umożliwiających zastosowanie w aplikacjach ATEX
Zakres temperatur pracy: od −40°C do +120°C
Najczęstsze zastosowanie:
- Chłodnictwo i wymiana ciepła: chłodnie wentylatorowe, chłodnice powietrzne (dry coolery), pompy ciepła
- Wentylacja i technika wentylatorowa: wentylatory osiowe, systemy suszenia
- Rolnictwo: opryskiwacze sadownicze, wentylacja rolnicza

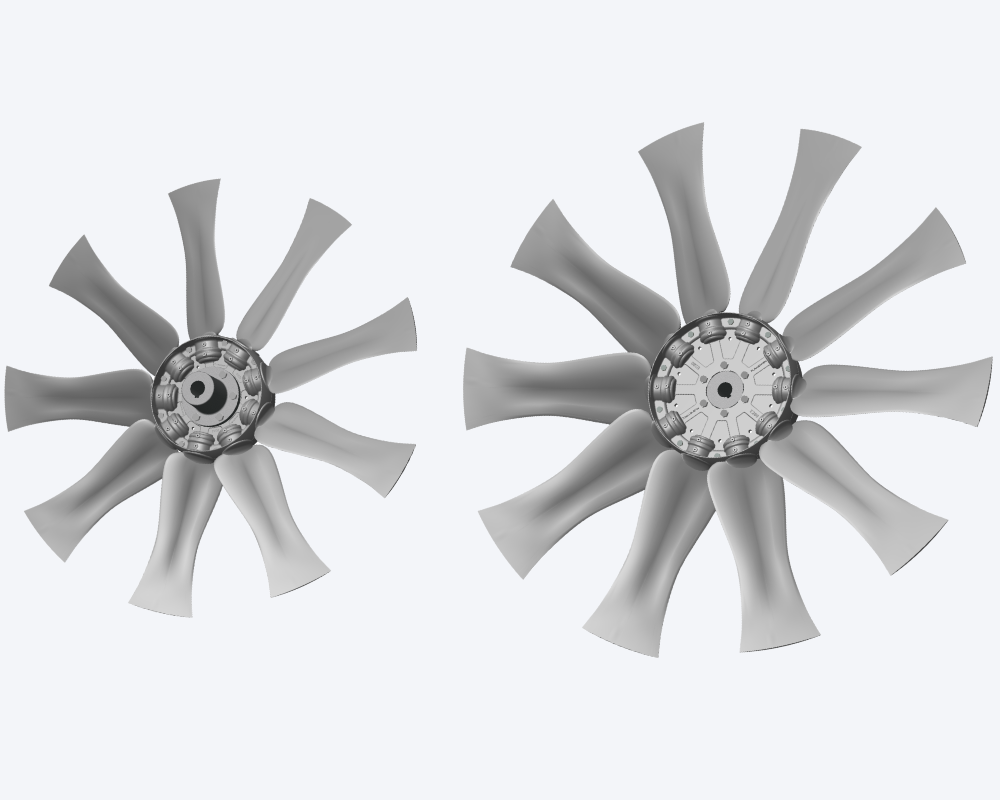

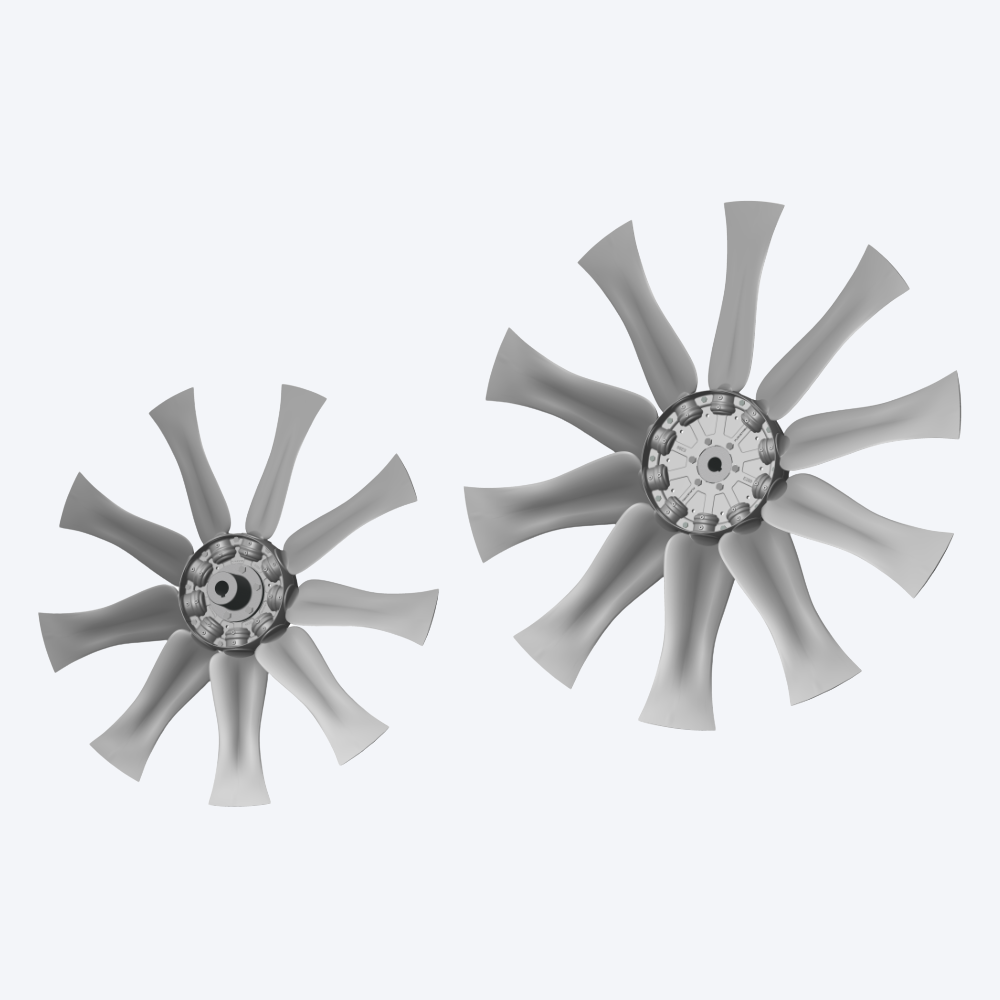

Wirniki rewersyjne z łopatką typu RS
Dostępny zakres średnic wirników
z łopatką RS2 i RS3: Ø710-1168mm
- Łopatka rewersyjna
- Wykonana z aluminium odlewanego ciśnieniowo
- Zapewnia niezawodność oraz długą żywotność nawet w trudnych warunkach eksploatacji
Kluczowe cechy wirników z łopatką RS2 / RS3:
- Liczba łopatek: 3/ 4/ 5/ 6/ 9/ 10/ 12
- Zmienny kąt łopatkowy, regulacja: podczas postoju
- Standardowy skok regulacji kąta: 1,5°
- Zakres kąta łopatkowego: 27°-43,5°
- Maks. prędkość obwodowa końca łopatki: 160 m/s
- Zakres temperaturowy pracy: od -60°C do +245°C
Materiały
Łopatka jest dostępna w następującym wykonaniu:
- Aluminium odlewane ciśnieniowo
Zakres temperatur pracy: od -60°C do +245°C
Najczęstsze zastosowanie:
- W Instalacje technologiczne, w których wymagana jest okresowa zmiana kierunku przepływu powietrza w celu zapewnienia jednorodnych warunków pracy i wysokiej efektywności procesu.
M.in.: suszarnie drewna, suszarnie przemysłowe, komory obróbki cieplnej, chłodnie, systemy HVAC.
